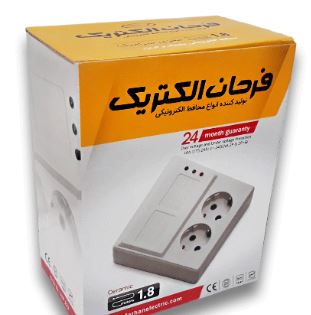

محافظ برق فرحان الکتریک

محافظ برق فرحان الکترونیک با کارت آسان خرید بانک تجارت

220,000تومان

خرید سنجش
موجودی: موجودی

محافظ برق فرحان الکتریک

حفاظت از سیستم های برق شاخه ای از مهندسی برق است که با حفاظت از سیستم های برق در برابر خطاها [منبع مورد نیاز] از طریق قطع قطعات معیوب از بقیه شبکه برق سروکار دارد.

هدف از یک طرح حفاظتی این است که سیستم قدرت را با جداسازی قطعاتی که دچار خطا شده اند ثابت نگه دارد ، در حالی که تا حد ممکن شبکه همچنان در حال کار است.

بنابراین ، طرح های حفاظتی باید یک رویکرد بسیار عملگرا و بدبینانه برای رفع خطاهای سیستم اعمال کنند.

به وسایلی که برای محافظت از سیستم های قدرت در برابر خطاها استفاده می شود ، دستگاه های حفاظتی گفته می شود.

اجزاء:

سیستم های حفاظتی معمولاً از پنج جزء تشکیل شده اند:

ترانسفورماتورهای جریان و ولتاژ برای کاهش ولتاژها و جریانهای سیستم قدرت الکتریکی به سطوح مناسب برای برخورد رله ها
رله های حفاظتی برای تشخیص خطا و شروع سفر یا قطع ارتباط

قطع کننده های مدار برای باز کردن/بستن سیستم بر اساس دستورات رله و بسته شدن خودکار

باتری هایی که در صورت قطع برق در سیستم تغذیه می کنند

کانالهای ارتباطی به منظور تجزیه و تحلیل جریان و ولتاژ در پایانه های راه دور یک خط و امکان کنترل از راه دور تجهیزات.

فیوزها برای بخشهایی از سیستم توزیع قادر به تشخیص و قطع خطا هستند

خرابی در هر قسمت ممکن است رخ دهد .

مانند خرابی عایق ، سقوط یا خرابی خطوط انتقال ، عملکرد نادرست قطع کننده ها ، اتصال کوتاه و مدارهای باز.

دستگاه های حفاظتی با هدف حفاظت از دارایی ها و اطمینان از تداوم تامین انرژی نصب می شوند.

Switchgear ترکیبی از کلیدهای قطع برق ، فیوزها یا قطع کننده های مدار است.

که برای کنترل ، محافظت و جداسازی تجهیزات الکتریکی استفاده می شود.

سوئیچ ها در جریان بار معمولی ایمن هستند (برخی از سوئیچ ها در شرایط عادی یا غیرعادی کار نمی کنند) ، در حالی که دستگاه های محافظ تحت جریان خطا ایمن هستند.

تجهیزات بسیار مهم ممکن است دارای سیستم های حفاظتی کاملاً مازاد و مستقل باشند ، در حالی که یک خط توزیع فرعی کوچک ممکن است از حفاظت کم هزینه ای برخوردار باشد.

محافظ برق فرحان الکتریک

انواع حفاظت:

شبکه انتقال فشار قوی:

حفاظت در سیستم انتقال و توزیع دارای دو وظیفه است: حفاظت از گیاهان و حفاظت از عموم مردم (از جمله کارکنان).

در سطح ابتدایی ، حفاظتی تجهیزات را که دچار بار اضافی یا اتصال کوتاه به زمین می شوند ، قطع می کند.

برخی از اقلام در پستها مانند ترانسفورماتورها ممکن است بر اساس درجه حرارت یا فشار گاز ، محافظت بیشتری داشته باشند.

مجموعه های ژنراتور:

در یک نیروگاه ، رله های حفاظتی برای جلوگیری از آسیب به دینام یا ترانسفورماتورها در شرایط غیرعادی عملکرد ، به دلیل خرابی های داخلی و همچنین خرابی عایق یا نقص در تنظیمات ، در نظر گرفته شده است.

چنین خرابی هایی غیر معمول هستند ، بنابراین رله های محافظ باید بسیار نادر عمل کنند.

اگر یک رله حفاظتی نتواند خطایی را تشخیص دهد ،

ممکن است آسیب ناشی از دینام یا ترانسفورماتور به تعمیر یا تعویض تجهیزات پرهزینه و همچنین از دست دادن درآمد ناشی از ناتوانی در تولید و فروش انرژی نیاز داشته باشد.

اضافه بار و پشتیبان گیری از راه دور (جریان بیش از حد):

حفاظت از اضافه بار نیاز به یک ترانسفورماتور جریان دارد که به سادگی جریان را در یک مدار اندازه گیری کرده و آن را با مقدار از پیش تعیین شده مقایسه می کند.

دو نوع حفاظت از اضافه بار وجود دارد: جریان بیش از حد لحظه ای (IOC) و جریان بیش از حد زمان (TOC).

جریان بیش از حد آنی مستلزم این است که جریان برای فعال شدن قطع کننده مدار از سطح از پیش تعیین شده فراتر رود.

حفاظت از جریان اضافی زمان بر اساس منحنی جریان در مقابل زمان عمل می کند.

بر اساس این منحنی ، اگر جریان اندازه گیری شده برای مدت زمان از پیش تعیین شده از سطح معینی فراتر رود ، قطع کننده مدار یا فیوز کار می کند.

عملکرد هر دو نوع در “حفاظت از جریان بیش از حد غیر مستقیم” در YouTube توضیح داده شده است.

گسل زمین/گسل زمین:

حفاظت از خطای زمین همچنین نیاز به ترانسفورماتور جریان دارد و عدم تعادل را در مدار سه فاز احساس می کند.

به طور معمول جریانهای سه فاز در تعادل هستند ، یعنی تقریباً از نظر قدر برابر هستند.

اگر یک یا دو فاز از طریق یک مسیر امپدانس کم به زمین متصل شوند ، بزرگی آنها و همچنین عدم تعادل فعلی به طور چشمگیری افزایش می یابد.

اگر این عدم تعادل از مقدار از پیش تعیین شده فراتر رود ، باید یک قطع کننده مدار کار کند.

حفاظت محدود از خطای زمین نوعی حفاظت از خطای زمین است که به دنبال گسل زمین بین دو مجموعه ترانسفورماتور جریان  (بنابراین محدود به آن منطقه است) می شود.

فاصله (رله امپدانس):

حفاظت از راه دور ولتاژ و جریان را تشخیص می دهد.

یک خطا در مدار عموماً در سطح ولتاژ افتادگی ایجاد می کند.

اگر نسبت ولتاژ به جریان اندازه گیری شده در پایانه های رله ، معادل امپدانس باشد ، قطع کننده مدار در یک سطح از پیش تعیین شده فرود می آید.

این برای خطوط نسبتاً طولانی مفید است ، خطوط بیش از 10 مایل ، زیرا ویژگی های عملکرد آنها بر اساس ویژگی های خط است.

این بدان معناست که وقتی خطایی روی خط ظاهر می شود ، تنظیم امپدانس در رله با امپدانس ظاهری خط از پایانه های رله تا خطا مقایسه می شود.

اگر تنظیم رله کمتر از امپدانس ظاهری باشد ، مشخص می شود که خطا در محدوده حفاظتی است.

هنگامی که طول خط انتقال بسیار کوتاه و کمتر از 10 مایل باشد ، هماهنگی حفاظت از مسافت دشوارتر می شود.

در این موارد ، بهترین انتخاب حفاظت ، حفاظت دیفرانسیل کنونی است.

پشتیبان گیری:

هدف حفاظت از بین بردن فقط قسمت آسیب دیده گیاه است و هیچ چیز دیگری.

قطع کننده مدار یا رله حفاظتی ممکن است کار نکند.

در سیستم های مهم ، خرابی حفاظت اولیه معمولاً منجر به عملکرد حفاظت پشتیبان می شود.

حفاظت پشتیبان از راه دور به طور کلی هر دو مورد آسیب دیده و بدون تأثیر گیاه را حذف می کند تا خطا برطرف شود.

حفاظت پشتیبان محلی موارد آسیب دیده گیاه را برطرف می کند تا گسل برطرف شود.

شبکه های فشار ضعیف:

شبکه ولتاژ پایین عموماً برای از بین بردن اضافه بار و خطاهای زمین به فیوزها یا قطع کننده های ولتاژ پایین متکی است.

امنیت سایبری:

سیستم انبوه که یک سیستم الکتریکی بزرگ به هم پیوسته شامل سیستم انتقال و کنترل است ، هر روز تهدیدهای جدیدی را در زمینه امنیت سایبری تجربه می کند.

بیشتر این حملات سیستم های کنترل در شبکه ها را هدف قرار می دهند.

این سیستم های کنترل به اینترنت متصل هستند و حمله هکرها را به آنها آسان می کند.

این حملات می تواند باعث آسیب به تجهیزات شده و توانایی متخصصان خدمات را در کنترل سیستم محدود کند.

هماهنگی:

هماهنگی دستگاه های حفاظتی فرایند تعیین زمان مناسب ترین زمان قطع جریان در شرایط غیر طبیعی الکتریکی است.

هدف به حداقل رساندن قطعی تا حد ممکن است.

از لحاظ تاریخی ، هماهنگی دستگاه حفاظتی روی کاغذ سیاهههای مربوط به شفاف انجام می شد.

روشهای مدرن معمولاً شامل تجزیه و تحلیل و گزارش گیری مبتنی بر رایانه می شوند.
